2SA69
ゲルマニウムトランジスタ 松下 2SA69
フィリップス社から技術供与された独自のＡＤ（アロイ・ディフージョン／合金拡散法）を用いて製造された高周波用トランジスタです。

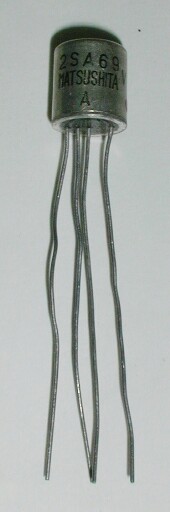

ちょっと小太りの古めかしい筐体をアンティークラジオ等の中で見かけたという方もおいででしょう。
【諸元】
製造元：松下電器産業株式会社
構 造：ゲルマニウムＰＮＰ合金拡散型
旧名称：ＯＣ１６９
【最大定格】
コレクタ・ベース間電圧： −２０Ｖ
コレクタ電流 ： −１０ｍＡ
コレクタ損失 ： １００ｍＷ
遮断周波数 ： ７０ＭＨｚ
《ＡＤ（合金拡散）型トランジスタの特徴》
１）遮断周波数が高い
合金拡散ベース巾の不純物濃度勾配により、ベース内のドリフト、フィールドが強く、しかもベース巾を極めて薄くできるので遮断周波数を高くすることができます。
２）ベース抵抗が低い
合金拡散によって得られたベース巾が、表面拡散層の厚さとは独立に決まるので、性能を落とすことなく表面拡散層を充分厚くすることができ非常に低いベース抵抗が得られます。
３）コレクタ容量（帰還容量）が小さい
ＡＤ型では独自のエッチングを行なうことができ、不要のベース領域が完全に除けますので、コレクタ容量が最小限に小さくなります。
４）均一な特性が得られます
合金拡散によってできるベース巾が、エミッタの深さに無関係となりますので一般的な特性が均一化されます。
