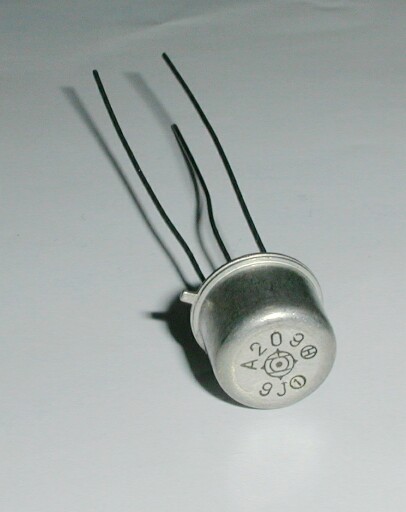

2SA209H
通信工業用ゲルマニウムトランジスタ 日立 2SA209H
高速度スイッチング用として設計された品種です。
末尾の「Ｈ」は通信工業用を意味し、一般の民生用より高信頼保証されたものです。
【諸元】
製造元：株式会社日立製作所
構 造：ゲルマニウムＰＮＰ合金接合型
【最大定格】
コレクタ・ベース間電圧： −２０Ｖ
コレクタ電流 ： −４００ｍＡ
コレクタ損失 ： １２０ｍＷ
遮断周波数 ： ５ＭＨｚ
《日立通信工業用「Ｈシリーズ」高信頼トランジスタの特徴》
（１）経年変化が僅少である
完全なエージングにより最大定格以下での使用に対してはほとんど経年変化を示しません。
（２）規格の幅がせまい（ばらつきが少ない）
規格の幅を一般品種より一段とせばめ、また使い易さを考慮して、中心値を決めていますので、回路設計に際して非常に有利です。
※日立通信工業用半導体製品一覧表（１９６２年発行）より抜粋。
画像及び本文：klx_111様
